Ultrazvukový měřic počátku a konce tuhnutí

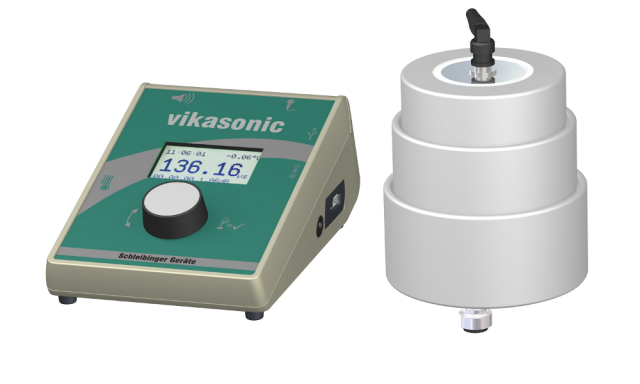

Vikasonic - Přístroj pro měření tuhnutí a tvrdnutí pomocí ultrazvukových vln



Pro zkoušky podobného typu je nejčastěji požíván Vicatův přístroj. Tento druh měření má však některé nevýhody. Na počátku šedesátých let začal výzkum použití ultrazvukových vln, jako metody pro měření tuhnutí a tvrdnutí malt nebo čerstvého betonu.

Firma Schleibinger Gerate vyvinula speciální ultrazvukový přístroj s integrovaným procesorem a speciálně navrženým firmwarem pro měření malt a betonů.


Princip měření


Čerstvá malta je aplikována mezi dva ultrazvukové snímače s frekvencí 54 kHz. Změny konzistence malty, v závislosti na jejím tuhnutí, mění dobu průchodu ultrazvukové vlny. Vikasonic nepřetržitě měří dobu průchodu ultrazvuku a tlumení signálu. Datové soubory jsou zaznamenány digitálně na USB. Rychlost zvukového signálu a modul pružnosti jsou také vypočítávány a zaznamenány. Navíc je možnost meřit teplotu uvnitř vzorku termočlánkem typu K.

Zařízení lze využít i pro běžné NDT zkoušky betonu - doba průchodu ultrazvukové vlny vzorkem.
