Smykový krabicový přístroj

Pro více informací, prosím, kontaktujte prodejce:
  • Ing. Tomáš Helan
  • +420 778 435 543
  • tomas.helan@labtech.eu


Technická specifikace

Zařízení odpovídá požadavkům norem ASTM D3080 | AASHTO T236 | BS 1377:7 | CEN-ISO/TS 17892-10 | NF P94-071

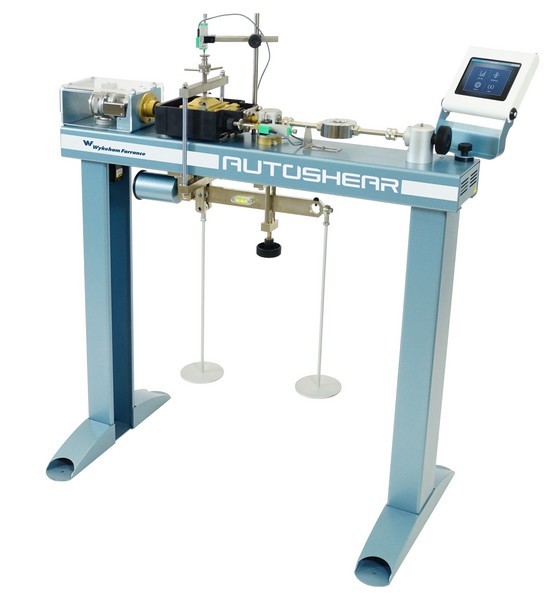

Charakteristika stroje Wykeham Farrance - Autoshear:
  • Automatizovaný systém řízený mikroprocesorem
  • Velký ovládací dotykový displej
  • Pomocí klávesnice ovládací jednotky lze naprogramovat zkušební rychlost, posun (dopředu i dozadu) a jednotlivé cykly
  • Plynulé nastavení zkušební rychlosti od 0,00001 - 15,000 mm/min
  • Zařízení má tři analogové kanály: jeden pro zatížení (load cell), a dva na vysoce přesné elektronické snímače posuvu
  • Stažení dat do PC přes ethernet port
  • V případě zájmu lze osadit stroj namísto elektronických snímačů standartními hodinkovými úchylkoměry (levnější varianta, ale musí být manuální odečet hodnot obsluhou)
  • Maximální smyková síla: 5000 N
  • Maximální svislé zatížení: 5000 N nebo 5000 N pomocí páky zařízení 10:1
  • Horizontální pojezd: až do 23 mm
  • Cykly: až 99 (dopředu a dozadu)
  • Velikost vzorků: možno umístit čtvercové vzorky o hraně půdorysu 60 a 100 mm nebo kruhové vzorky o průměru 50; 60; 63,5 a 100 mm.
  • Celkové rozměry: 1040/530/1200 mm
  • Hmotnost cca:. 60 kg

Podrobný popis zařízení:
Tento stroj je navržen pro stanovení konsolidované odvodněné smykové pevnosti půdních materiálu v přímém smyku. Stroj AUTOSHEAR je řízen mikroprocesorovým systémem, který čte a zpracovává horizontální síly, hodnoty posunutí a řídí motor posunu. Celý systém je na bázi uzavřené měřící smyčky (closed loop system), čímž se zajišťují následující důležité vlastnosti :
  • Automatický běh testu
  • Velký dotykový grafický displej pro zobrazení záznamu dat v reálném čase
  • Různé kalibrační funkce (lineární a polynomiální)
  • Výběr jazyka
  • Průběžné sledování a zobrazení horizontální síly, vertikálního a horizontálního posunutí
  • Maximální horizontální posuv (23 mm) řízen mechanickým a optickým bezpečnostním spínačem
  • Různé režimy nahrávání: lineární, exponenciální (druhá odmocnina), logaritmická, atd .
  • Paměť RAM se záložní baterií s hodinami/kalendářem
  • Po dokončení zkoušky lze stáhnout testovací data přes ethernet do PC kde je možné zkoušku vyhodnotit v EXCEL sešitu upraveném pro výpočet smykové pevnosti zemin (součástí dodávky).
  • Data zkoušky mohou být zároveň ukládána v textovém formátu na USB disk
  • Stroj je dodáván bez snímače zatížení (load cell), snímače pro horizontální a vertikální posunutí, testovací komory pro vzorek a přídavným závažím. Všechny tyto položky je nutno objednat samostatně jako příslušenství.
