Smršťování tenkých vrstev

THIN LAYER SHRINKAGE SYSTEM - SCHLEIBINGER GERATE

Popis

Některé stavební materiály, jako jsou samonivelační podlahy nebo omítky se používají v tenkých vrstvách. Tyto rychle tuhnoucí malty mohou ztuhnout během několika hodin a následné vyschnutí takovéto tenké vrstvy je většinou ukončeno po prvním dni.

Za účelem zkoumání dynamiky ranného smršťování a rozpínání byl vyvinut tento speciální přístroj s dvojicí laserových jednotek, které jsou ve vodorovném směru. Toto zařízení umožňuje zkoumat různé druhy směsí a jejich odolnost na různé fáze smršťování a rozpínání - jmenovitě plastického smršťování, rozpínání anebo smrštění vysoušením. Chování smrštění / rozpínání úzce souvisí s teplotou a vlhkostí prostředí. Obě tyto veličiny může zařízení zaznamenávat během měření. Celá aparatura lze pak umístit například do klimatické komory, kde lze simulovat různé vlivy prostředí.

Vzorek lze umístit na váhu, která lze propojit s řídící jednotkou. Během zkoušky můžeme sledovat úbytek váhy vzorku (odpařování vody).

Datalogger má síťové rozhraní (Ethernet), takže můžete celou sestavu snadno začlenit do místního intranetu. K zaznamenávání a vyhodnocení dat není nutný žádný speciální software. Jediné, co potřebujete je internetový prohlížeč, pomocí kterého se napojíte na rozhraní dataloggeru a zkoušku pak ovládáte pomocí vestavěného firmwaru.

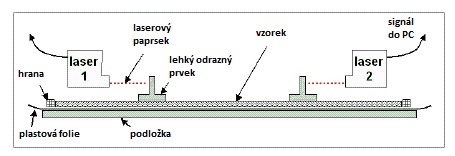

Princip měření

Příklad výstupu z měření


Video



Technické údaje

Rozsah měření	2x5 mm
Rozlišení	0,1 mikronu
Průměr laserového paprsku	0,8 mm
Rozměr plochy pro umístění vzorku	700x375 mm
Specifikace laseru	1 mW při 675 nm, Třída 2

Vyrobeno v Německu
