Segmentový zhutňovač vzorků

Pro více informací, prosím, kontaktujte prodejce:
  • Ing. Tomáš Helan
  • +420 778 435 543
  • tomas.helan@labtech.eu


Technická specifikace

Zařízení odpovídají požadavkům dle EN 12697-33

  • Elektro-mechanické ovládání (nění potřeba kompresor jako u jiných zhutňovačů)
  • 21 "dotykový ovládací displej
  • Odpovídá požadavkům dle EN 12697-33, příloha A
  • Možnost vytvořit uživatelem definované sekvence zhutnění kombinací zatížení a počtu cyklů
  • Zaměnitelná velikost formy
  • Možnost vyhřívání ve zhutňovací hlavě a přídavného vibrátoru
  • Automatické řízení zhutnění  podle zatížení, posunutí nebo kombinace zatížení / posunutí se zpětnou vazbou snímačů
  • Vhodné pro zhutnění zkušební desky 500 x 300 mm, 400 x 300 mm, 300 x 300 mm a 320 x 260 mm, tloušťka 38 do 120 mm
  • Jednoduchá výměna zhutňovací hlavy - dle používaného rozměru formy
  • Maximální zatížení při hutnění 30 kN
  • Stroj automaticky zhutní vzorek na cílovou (uživatelem zadanou) hustotu nebo výšku vzorku
  • Rychlost vozíku formy nastavitelná 10-30 cyklů / min
  • Ideální pro výrobu zkušebních trámců pro 4-PB - čtyřbodový ohyb dle EN 12697-24, EN 12697-26
  • Bezpečnostní systémy jsou v souladu s normami CE
  • Optimální zhutnění vzorku, které se vyznačuje rovinností, pravidelností a homogenitou. Software je schopen kombinovat řízení dle zatížení / posunutí při zhutnění. Tento postup ideálně kombinuje na začátku zkoušky řízený posuv zhutnění, které poskytuje plochý povrch zhutněné desky. Následuje fáze řízení zkoušky dle zatížení, které aplikuje požadované zhutnění na povrch vzorku.

Úvod

Tento přístroj je je určen pro zhutňování asfaltových desek na cílovou hustotu nebo výšku
Vyrobené zkušební desky lze použít pro:

- Zkoušku vyjíždení kolejí
- Pro získání vzorků pro zkoušky v nepřímém tahu, statické a dynamické zkoušky.
- Pro získání vzorků pro únavové zkoušky.


Stroj je kompatibilní s formami 500 x 300 mm, 400 x 300 mm, 300 x 300 mm a 320 x 260 mm

Popis

Segment hutnící hlavy má poloměr 535 mm. Krokový motor pohybuje svisle hutnící hlavu dle řízeného posunutí nebo zatížení. Vozík s formou se pohybuje tam a zpět pomocí klikového systému, který minimalizuje akceleraci při inverzi pohybu a může vést k následnému poručení vzorku.

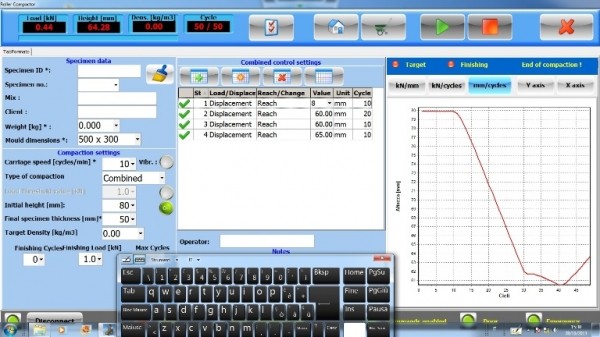

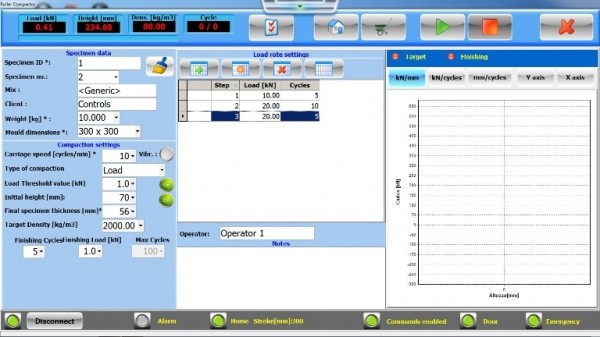

Software

  • Plně programovatelný PC software pro Windows ®
  • Přizpůsobení a uložení zkušebních parametrů
  • Nastavení ovládacích prvků režimu zhutňování: zatížení, posuv, kombinované zatížení / posuv
  • Zobrazení vertikálního posunu, zatížení s počtem cyklů
  • Zpracování dat  a ukládání, tisk protokolu

Volitelné příslušenství
  • Volitelné vyhřívaní hutnící hlavy
  • Volitelný integrovaný vibrátor pro lepší zhutnění

Technické parametry

Model77-PV40B05
Ovládání strojePomocí dotykového ovládacího  panelu  (PC)
Druh pohonu strojeElektro-mechanický
Max. síla30kN
Měření sílyDva přesné siloměry (load cell)
Hutnící systémHutnící hlava s poloměrem 535 mm
Vertikální posun formyNastavitelný:
300/320 mm
400 mm
500 mm
Rychlost posuvu formyNastavitelná až 10 cyklůúmin
Rozměry forem320x260 mm
300x300 mm
400x300 mm
500x300 mm
Výšky zhutněného vzorku38 až 120 mm
Vyhřívaná hlavaAno, jako příslušenství
Integrovaný vibrátorAno, jako příslušenství
Výkon3000 W
Napájení380 V 50 Hz, 3 ph

nebo

220 V 60 Hz, 3 ph
Rozměry1300x800x2000 mm
Hmotnost650 kg
