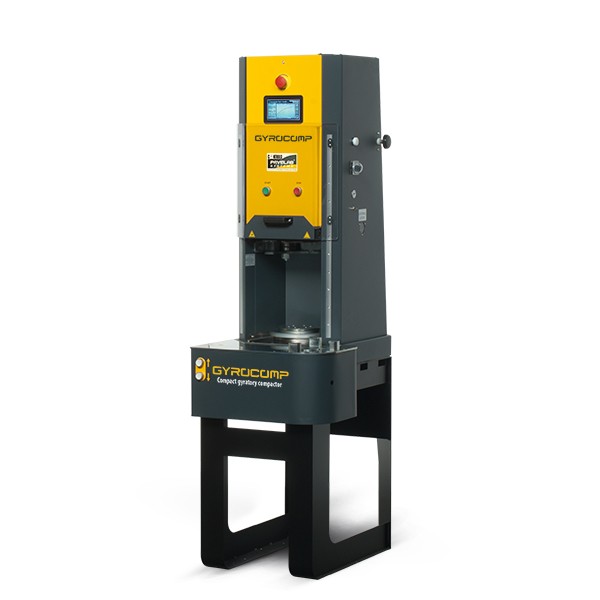

Gyrátor GYROCOMP
Pro více informací, prosím, kontaktujte prodejce:
- Ing. Tomáš Helan
- +420 778 435 543
- tomas.helan@labtech.eu
Technická specifikace
Zařízení odpovídají požadavkům dle EN 12697-10 | EN 12697-31 | AASHTO T312 | SHRP M-002 | ASTM D6925
- Kompaktní a lehký design, ideální pro mobilní laboratoře
- Vysoká spolehlivost a přesnost
- Certifikováno podle EN a AASHTO
- Schváleno jako Superpave™ krouživý kompaktor v USA
- Integrovaný dotykový ovládací panel s velkým displejem
- Posuvné transparentní dvířka
- Plná bezpečnost při používání a ergonomický design
- Možnost integrovaného elektromechanického extrudéru
Úvod
Gyrátor používá krouživou techniku zhutňování, která spočívá v hutnění asfaltové směsi ve válcové formě se současným působením svislého statického zhutňování a ze smykového působení na vzorek vyplývajícího z otáčení formy kolem své šikmé osy. Údaje o zhutnění se měří a zaznamenávají v průběhu zkoušky.
PAVELAB GYROCOMP je používaný v posledních dvacet letech po celém světě a je referenčním přístrojem, pokud jde o jednoduchost obsluhy v kombinaci se spolehlivostí a ergonomií. PAVELAB GYROCOMP byl vyroben ve stovkách kusů. Díky těmto zkušenostem Controls představuje třetí generaci tohoto gyrátoru/kompaktoru. Nová konstrukce vychází z osvědčených předchozích modelů.
Princip
Normou specifikovaný způsob hutnění válcových vzorků asfaltových směsí pomocí krouživého válce, je definováno jako zhutnění, kterého je dosaženo kombinací rotační (smykové) akce a svisle působící síly. Tento zkušební způsob může být použit pro:
- Přípravu vzorků s definovanou objemovou hmotností, pro následné testování jejich mechanických vlastností
- Odvození křivky zhutňování - je možné sledovat průběh zhutňování
- Měření objemové hmotnosti po daném počtu zhutňovacích cyklů (možnost porovnávání jednotlivých receptur)
- Měření počtu zhutňovacích cyklů pro dosažení požadované objemové hmotnosti (možnost porovnávání jednotlivých receptur)
Během zkoušky je asfaltová směs uložena do válcového formy (o průměru 100 nebo 150 mm). Zhutnění se dosahuje současným působením statického osového tlaku a smykového působení, které vytváří kuželovou rotační plochu, přičemž konce zkušebního vzorku zůstávají přibližně kolmo k ose kuželové plochy.
Popis přístroje
Stroj je osazen v ocelové konstrukci s vysokou tuhostí, zahrnující pneumatický válec pro vertikální zátížení a elektromechanický mechanismus zajišťující rotaci formy. Součástí je dotyková obrazovka s uživatelsky příjemným rozhraním, s velkým displejem zobrazujícím testovací graf v reálném čase. Možnost dálkového ovládání zkoušky pomocí PC. Stroj může být za příplatek osazen s elektromechanickým extrudérem vzorků.
Stroj je dodáván s kalibračním tělesem, PC softwarem, vzduchovou hadicí, návodem k obsluze a kalibračním certifikátem.
Modely s přednastavením dle EN jsou dodávány s certifikátem Accredia o zatížení, posunutí a vnitřním úhlu, včetně všech požadovaných parametrů v EN 12697-31 - příloze C ("faktor stability", " faktor rovnoběžnosti", "faktor plné rotace").
Válcové formy a kompresor není součástí dodávky a dodávají se jako příslušenství.
Technické parametry
- Průměr vzorků: 150 nebo 100 mm.
- Výška vzorku: od 80 do 200 mm (u průměru 150 mm) nebo od 50 do125 mm (u průměru 100 mm)
- Konsolidační tlak: 80 až 800 kPa (u průměru 150 mm) nebo 160 až 1400 kPa (u průměru 100 mm)
- Vnitřní úhel otáčení: Nastavitelný 0,70-1,40 °.
- Přednastaveno na 0,82 ° vnitřní úhel (dle EN modelů)
- Rychlost otáčení: nastavitelná 15 - 60 ot./min.
- Počet zhutňovacích cyklů: až 999 cyklů.
- Zkoušky programovatelné buď podle počtu zhutňovacích cyklů nebo výšku vzorku (objemové hmotnosti)
- Komunikace s PC pomocí RS 232 připojení
- Vnitřní paměť: tisíce testů
- Výkon: 1000 W
- Rozměry (šxhxv): 469x615x1130 mm
- Hmotnost cca:. 100 kg
