Automatický edometr ACE
Představujeme Vám automatický edometr od Wykeham Farrance
| Zařízení odpovídá požadavkům: BS 1377:5 | ASTM D2435 | ASTM D3877 | ASTM D4546 | AASHTO T216 | NF P94-090-1 | NF P94-091 | UNE 103-405 | UNE 103-602 |
| Nové zařízení ACE (Automatic Computerize Edometer) od WYKEHAM FARRANCE se sestává z malého a kompaktního rámu, který obsahuje dva pneumatické válce. Podle velikosti požadovaného zatížení je potom použit menší anebo větší pneumatický válec. Přepínání mezi těmito zatěžovacími válci probíhá automaticky. Edometr obsahuje dva měřící kanály. Jeden z kanálu je pro snímač posuvu, který vyhodnocuje konsolidaci. Druhý kanál je pro integrovaný siloměr, který dává zpětnou vazbu softwaru a pomocí uzavřeného okruhu siloměr upravuje zatížení vyvozované pneumatickými válci. Parametry zkoušky jsou nastaveny v softwaru dodáváného k ACE. Pomocí jednoho počítače lze ovládat až 60 edometrů ACE, propojených přes sít LAN. Obsluha má možnost pomocí softwaru odládat každý edometr zvlášť anebo více jednotek najednou. |  |
VIDEO: Příklad provedení zkoušky v edometru ACE od WYKEHAM FARRANCE
ACE software dovoluje nastavit, uložit a znovu použít rozdílné sekvence zatěžování / odtěžování vzorku. Způsob ukládání dat, dobu zkoušky, kontrolu bobtnání a limit sekundární konsolidace může být definovaný uživatelem.
Oproti tradiční metodě řízení zkoušky v závislosti na čase mezi jednotlivými kroky zatížení nabízí ACE software další možnosti automatické kontroly:
- KONTROLA BOBTNÁNÍ - V softwaru lze nastavit limit hodnoty pro bobtnání. Pokud je u zkoušeného vzorku snímačem detekováno překročení tohoto limitu, edometr automaticky přejde k dalšímu zatěžovacímu kroku
- KONTROLA SEKUNDÁRNÍ KONSOLIDACE - systém automaticky přejde k dalšímu zatěžovacímu kroku, pokud je míra sekundární konsolidace menší než přednastavený limit.
Do zkušebního rámu je možné osadit standartní konsolidační krabice s průměrem 50 až 112 mm.
Pro svůj chod musí být edometr napojen na přívod stlačeného vzduchu. Jako příslušenství lze dodat vhodný kompresor.
FOTO.: Ukázka propojení více jednotek ACE s jedním řídícím počítačem
| TECHNICKÉ PARAMETRY: | Edometr ACE |
| Maximální zatížení | 15 kN nebo 30 kN |
| Snímač posuvu | Vysoce přesný snímač s max. krokem 10 mm |
| Přívod vzduchu | Maximální potřebný tlak 10 bar. |
| Velikost vzorku | Konsolidační krabice s průměrem od 50 do 112 mm |
| Software | Software ACE pro ovládání až 60 edometrů najednou |
| PC připojení | Pomocí portu LAN |
| Přesnost snímání | Lepší než 1% |
| Celkové rozměry | 280/300/600 mm |
| Hmotnost | 25 kg |
| Možné příslušenství | Byreta 50 ml pro stanovení propustnosti Šablona EXCEL pro vyhodnocení zkoušek dle BS 1377:5 LAN Hub pro propojení více jednotek najednou Kompresor |

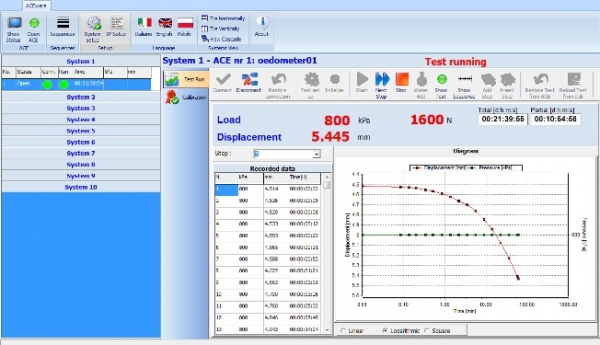

FOTO.: Ukázka ze softwaru ACE of Wykeham Farrance.
Pro více informací o automatickém edometru ACE nás neváhejte kontaktovat.
